Tim Rast, verantwortlicher Mitarbeiter für das Projekt bei SRG, kommentiert: „Durch die vereinheitlichte und identische Bauweise der drei Fahrzeuge verringern wir den internen Schulungsaufwand enorm. Nach einer eingehenden Schulung können die Teams einfach und schnell auf allen Fahrzeugen arbeiten, sie wissen wo welche Technik angeordnet ist und wie die Workflows konzipiert sind. Ebenso stärken wir mit diesem Projekt nebenbei den internen Zusammenhalt und Wissenstransfer; die Teams können sich intern untereinander schulen und Fragen können intern in einer User-Group erörtert und geklärt werden.“
Dass eine Vereinheitlichung nicht auf Kosten der Individualität und höchster Qualität geschehen muss, zeigen die Fahrzeuge sowohl in der grundsätzlichen Planung als auch in der Ausführung.
„Wir haben von Beginn an eng mit den Verantwortlichen bei SRG zusammengearbeitet“, so Matthias Hahn, Senior Projektmanager bei Broadcast Solutions, „damit unsere Spezialisten, externe Designer und Akustiker das Arbeitsplatz- und Workflow-Konzept, die Akustik, das Interior-Design und Lichtkonzept so eng wie möglich gemeinsam mit dem Kunden entwickeln und wir bestmöglich auf die Wünsche der SRG eingehen können.“
Die Kompaktheit der Fahrzeuge und die Anforderungen der SRG resultieren in vielen individuellen Lösungen, die Broadcast Solutions in Hinblick auf die Raumakustik, Raum- und Arbeitsplatzkonzepte, das Design und die Lichtgestaltung sowie die Oberflächen und Farbgebung umgesetzt hat.
PaaM – Das Fahrzeug
Die Fahrzeuge sind als LKW mit Kastenaufbau konzipiert. Bei einem Maximalgewicht von 25 Tonnen (max. ausgestattet) und einer Länge von nur 11 Metern verfügen sie über einen Auszug (über die komplette Länge), 12 Arbeitsplätze und können bei Produktionen mit 8, in Sonderfällen mit bis zu max. 10 Kameras arbeiten. Der Auszug und die darin befindlichen Arbeitsplätze bieten die volle Raumhöhe, was das Arbeiten in diesem Bereich noch einmal angenehmer macht.
Arbeitsplatzkonzept

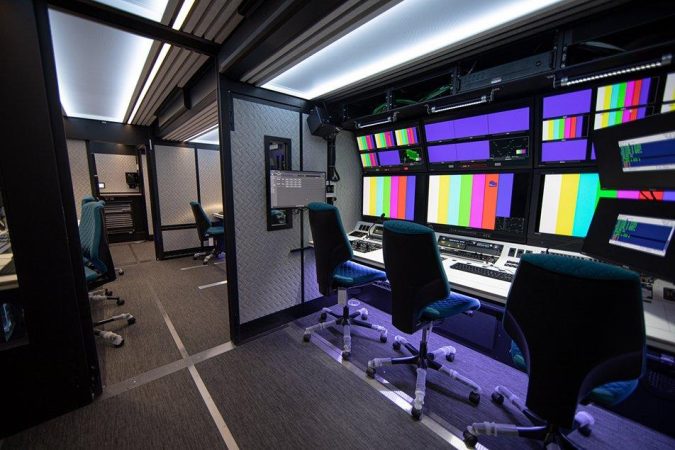

Weiterhin überzeugt das Fahrzeug im Innern mit einem flexiblen Arbeitsplatzkonzept, bei dem auch mehrere Arbeitsplätze in einer zweiten Reihe je nach Bedarf genutzt werden können. Von der Nutzung als EVS-Arbeitsplatz bis zum Schreibtisch für Redakteure sind viele Formen möglich. Dazu sind die Arbeitsflächen drehbar, höhenverstellbar und in der Achse verschiebbar, sowie mit oder ohne Monitore nutzbar.
Licht- und Klimakonzept
Die Licht-, Temperatur- und Klimasteuerung kann auf die individuellen Vorlieben je Arbeitsbereich abgestimmt werden. Das moderne Lichtkonzept beinhaltet indirekte Beleuchtung, Ambientlicht und direkte Lichtquellen für die Arbeitsplätze; alle Lichtquellen lassen sich dimmen und in der Farbe verändern. Um eine optimale Luftreinhaltung (wichtig nicht nur in Zeiten von Corona) zu gewährleisten sind im Umluftkreislauf der Klimaanlage UVC Einheiten integriert. Die Abstimmung der Zuluftmenge mit Feinstaubfilter in Zusammenspiel einer aktiv steuerbaren Abluftanlage sorgt für einen optimalen Luftaustausch und ein angenehmes Raumklima.
Zu Steuerung und Überwachung der kompletten Fahrzeugtechnik hat Broadcast Solutions ein ausgeklügeltes System implementiert, mit dem die User Zugriff auf alle Fahrzeugsysteme und -Parameter hat. Daten und Status der Hydraulik, Klimaanlage, Strommanagement, Lichtinstallation und vieles mehr können von den Nutzern über ein einziges, einfach zu bedienendes Modul kontrolliert und verändert werden.
PaaM – Die Technik
Herzstück des PaaM ist das dezentrale Kreuzschienen-System MediorNet MicroN UHD von Riedel. 16 MicroN UHD-Units sorgen für die Verteilung der Audio, Video und Multiviewer-Signale. Das Riedel Intercom System nutzt Artist 1024 und Bolero Einheiten. Die Schweizer Sender arbeiten im Fahrzeug mit jeweils 8 Sony HDCU 5500 Kameras. In der Bildregie ist ein Sony MVS-7000 Bildmischer im Einsatz. Weiterhin sind im Fahrzeug 2 EVS XT VIA Server verbaut. Die Steuerung der Crosspoints, UMD, Tallies, Multiviewer Signalschaltung übernimmt in den PaaM-Fahrzeugen das hi human interface Steuerungssystem, eine Eigenentwicklung von Broadcast Solutions, das individuell auf die Bedürfnisse des Kunden hin angepasst wurde.
Die Audio-Installation ist ebenfalls auf dem modernsten Stand und die Fahrzeuge verfügen als eine der ersten überhaupt in Europa über die Möglichkeit, in Dolby Atmos zu produzieren. Die Audio-Signale werden über eine Stagetec Avartus Konsole bearbeitet. Ebenfalls außergewöhnlich ist das akustische Konzept, das auf die Dolby Atmos Mischung eingehen musste und sich durch hervorragende Geräuschunterdrückung und im Fahrzeug durch optimale akustische Isolationswerte auszeichnet. Die technische Akustik sowie die Hörakustik lassen keine Wünsche offen und reflektierende Oberflächen wurden im Innern weitestgehend vermieden. Im Projektverlauf wurde auch von Seiten SRG ein externer Akustiker hinzugezogen.
Die ersten beiden PaaM Fahrzeuge hat Broadcast Solutions 2022 an den Kunden geliefert und sind bereits im Einsatz. Die dritte PaaM-Einheit wird im Jahr 2023 an die SRG übergeben. Die Einsatzgebiete der Fahrzeuge sind, bedingt durch die dezentrale Struktur der Schweizer Senderlandschaft, breit gefächert und umfassen Produktionen aus den Bereichen Sport, Veranstaltung und News.
Weitere Informationen zur SRG finden Sie hier: https://www.srgssr.ch/
Broadcast Solutions ist einer der größten Systemintegratoren Europas und besteht aus einer Gruppe von weltweit tätigen Unternehmen. Vor mehr als 17 Jahren in Deutschland gegründet, steht Broadcast Solutions für Innovation und Ingenieurleistungen "Made in Germany". Mit Tochtergesellschaften in Europa, Asien und dem Nahen Osten plant, realisiert und realisiert die Broadcast Solutions Gruppe Projekte und bietet ihre Dienstleistungen in allen Bereichen rund um Broadcast und Contenterstellung und -distribution an – weltweit.
Mit mehr als 160 Mitarbeitern weltweit und als Hardware-unabhängiger Systemintegrator bietet Broadcast Solutions seinen Kunden maßgeschneiderte Lösungen – von der Idee bis zur Implementierung und darüber hinaus. Mehr Informationen zu unserem Unternehmen und unseren Produkten finden Sie unter www.broadcast-solutions.de / www.broadcast-products.de / www.hi-app.de
