Hochpräzise Messungen auch bei variablen Lasten

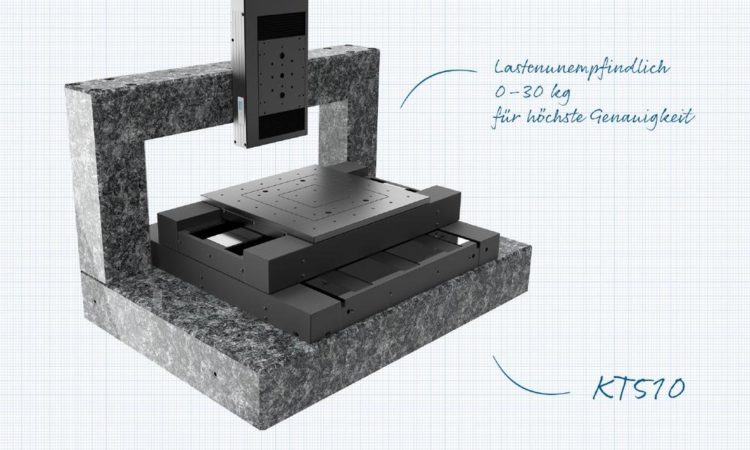

Müssen nacheinander Objekte unterschiedlicher Gewichtsklassen vermessen werden, kommen herkömmliche Messtische schnell an ihre Grenzen. Der neue Präzisionskreuztisch KT510 von Steinmeyer Mechatronik schafft hier Abhilfe. Dank seiner patentierten Pyramiden-Architektur bietet das XY-Positioniersystem eine lastunabhängige Genauigkeit von ± 1 µm (kompensiert), auch bei bewegtem Messobjekt. Selbst wenn auf Leichtgewichte, die nur wenige Gramm auf die Waage bringen, schwerere Teile von bis zu 30 kg folgen, wird der Ablauf des Tisches von der Last nicht beeinflusst. Die Nick- und Gierfehler sind minimal und belaufen sich auf noch nicht einmal 25 µrad über die gesamte Verfahrweglänge von 200 mm. Bei kurzen Messwegen von nur 10 mm reduziert sich der mögliche Fehler auf unter 5 µrad. Damit ist der neue KT510 gegenüber Tischen in klassischer Plattenbauweise klar im Vorteil.

Präzisionsmesstisch mit DC- oder Schrittmotor

Auch die anderen Genauigkeitsparameter überzeugen. So beträgt die Wiederholgenauigkeit ± 0,3 µm, die Geradheitsabweichung ± 0,5 µm und die Ebenheitsabweichung ± 1,5 µm. Die hohe Messgenauigkeit ist das Ergebnis der besonderen Konstruktion: Pyramiden-Architektur sowie mittig liegende Cerodur-Maßstäbe machen den Unterschied und garantieren einen fehlerfreien Ablauf und damit optimale Messresultate. Ein ebenheitsunabhängiges Interface für die Gerätebasis sowie Justagemöglichkeiten für beste Orthogonalität im System tragen ebenfalls dazu bei. Je nach Kundenwunsch wird der KT510 mit Schrittmotor oder DC-Motor ausgerüstet.

Eine ökonomische Alternative zu Luftlagersystemen

Den KT510 hat Steinmeyer Mechatronik speziell für Anwendungen in der Messtechnik entwickelt, bei denen Nick- und Gierfehler störend wirken. Das ist beispielsweise bei der Teilevermessung oder der Aufnahme von 3D-Profilen auch an hohen Teilen der Fall. Der neue Messtisch arbeitet mit hochsteifen rollenden Führungselementen und bietet damit eine ökonomische, industriell-robuste Alternative zu wesentlich empfindlicheren Luftlagersystemen. Auch beim Platzbedarf punktet der KT510: Trotz des Pyramiden-Aufbaus ist der benötigte „Footprint“ identisch zu klassischen Tischen in üblicher Plattenbauweise. Ein Wechsel zur neuen – wirtschaftlich wie leistungsmäßig interessanteren – Pyramiden-Architektur ist folglich problemlos möglich.
