Anheben, schwenken, einrasten

Seit über 50 Jahren bereits hat Ganter den Standard aller verstellbaren Klemmhebel im Programm: Die GN 300 ist eine zeitlos moderne Norm, die in fast jedem Kontext gebraucht wird. Und: Sie ist die Basis für eine Klemmhebel-Familie, die Ganter sukzessive aufgebaut hat, mit Abwandlungen für spezifische Anwendungen oder mit speziellen Maßen und Zusatzfunktionen.

Der Typ GN 307 beispielsweise integriert ein entscheidendes Zusatzbauteil: eine unverlierbare Auflagescheibe aus gehärtetem Stahl. Die axial fixierte Scheibe dreht sich beim Anziehen nicht mit, bewahrt die Spannfläche vor Schäden und vergrößert die Auflagefläche. Trotz der zusätzlichen Scheibe ist die Länge des Gewindes identisch mit jenem der bisherigen Modelle, deren Austausch gelingt also problemlos.

Ebenfalls eine vergrößerte kreisrunde Spannfläche weist der GN 300.4 auf. Er integriert in der Scheibe ein axiales Kugellager, das die Reibung beim Anziehen reduziert – und die Verdopplung der Spannkraft ermöglicht.

Geht es um speziell geformte Zapfenausbildungen, dann steht der GN 306 zur Verfügung – hier finden sich Druckzapfen mit Messing- oder Kunststoff-Fronten, gehärtete Spitzen, Kugelzapfen und solche mit kreisrundem Druckstück, die die Druckkraft schonend verteilen.

Für Anwendungen in korrosionsfördernden Umgebungen gedacht sind die Edelstahl-Varianten GN 300.5 (matt gestrahlt) sowie GN 300.6 (elektropoliert). Besonders die nicht schöpfende Geometrie mit Außensechskant-Halteschraube reduziert Verschmutzungsanfälligkeit sowie stauende Flüssigkeitsansammlungen.

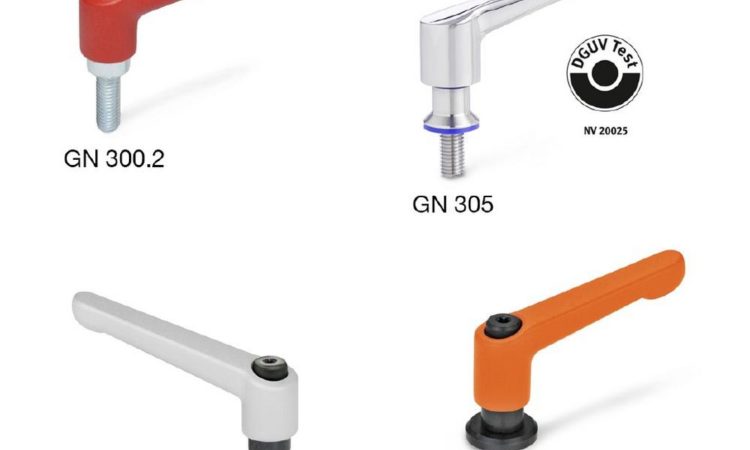

Hohe hygienische Standards wiederum erfüllt der von der DGUV Test zertifizierte GN 305 im Hygienic Design. Er verbindet eine komplett totraumfreie Bauform, einen massiven Edelstahl-Griff sowie eine hygienische Abdichtung zwischen dem Schraubeneinsatz und dem ausrückbaren Griffkörper sowie zur Auflagefläche hin.

Auch am Urmodell GN 300 wird weiter optimiert. Jetzt steht ein ausgesprochen kurzer Hebel zur Verfügung, der mit 22 Millimetern Länge den Platzbedarf minimiert und das einwirkende Drehmoment beim Anziehen begrenzt – gedacht ist diese Variante besonders für leichte Anwendungen, etwa mit M3- und M4-Gewinden.

Der GN 300 Zink-Druckguss-Griffkörper ist in verschiedenen Beschichtungsfarben zu haben, Buchse und Halteschraube bestehen bei der Untervariante GN 300.1 aus nichtrostendem Edelstahl, bei GN 300.2 aus verzinktem und blau passiviertem Stahl – wie immer bei Ganter ganz dem aktuellen Stand der Technik entsprechend.

Mehr Infos zu Ganter Normelementen finden sich im Internet unter: www.ganternorm.com
