Bei optischen Systemen führen bereits kleine Formabweichungen zu starken funktionalen Abweichungen. Dieser Effekt wird umso deutlicher, je kleiner die Optik ist. Für die Produktfunktion mikrooptischer Systeme ist deshalb eine hochpräzise Fertigung der Einzelkomponenten sowie exakte Ausrichtung und Fixierung unerlässlich – häufig mit einer Genauigkeit von wenigen Mikrometern oder wenigen Mikroradiant. Bei einer Massenproduktion steigt hier schnell der Investitionsaufwand und lässt sich auch durch Minimierung der Fertigungskosten – häufig durch die Produktion in Niedriglohnländern – nur schwer ausgleichen. Genau an dieser Stelle setzt das Forschungsprojekt »HiTecMass« an.
Kombination von Prozessen kompensiert Toleranzabweichungen

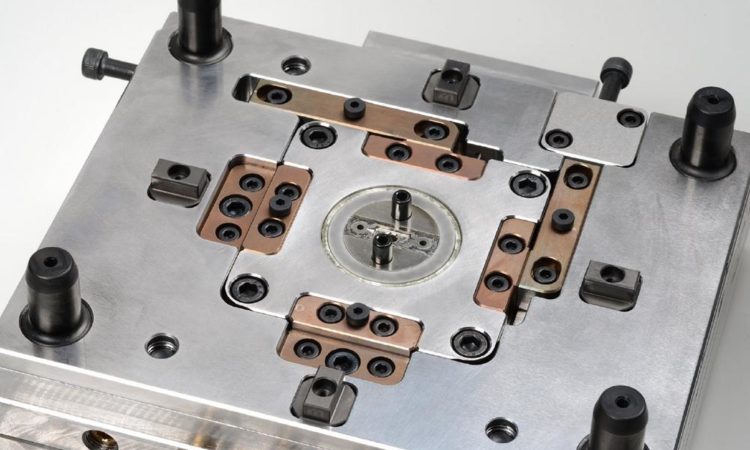

Im Projekt wurde eine effiziente Wertschöpfungskette entwickelt, die kostengünstige Herstellungsverfahren für Mikrooptiken mit sensorintegrierten intelligenten Montageverfahren kombiniert. Dazu setzt das Konsortium unter anderem auf ein serientaugliches Werkzeugkonzept für den Spritzguss, mit dem sich die Kunststofflinsen mit höchster Qualität produzieren lassen. Eine der Herstellung direkt nachgelagerte messtechnische Charakterisierung der individuellen Mikrooptiken und die Weitergabe der Informationen an die Montagelinie schafft die Voraussetzungen für die massentaugliche Montage des Gesamtsystems unter höchsten Toleranzanforderungen. Mithilfe eines sogenannten »Tolerance-Matching-Verfahrens« können geeignete Linsen so miteinander kombiniert werden, dass sich die Toleranzabweichungen der Einzeloptiken, die durch den Spritzgießprozess entstehen, wechselseitig kompensieren.
Fertigung mikrooptischer Systeme: Standort Deutschland wird gestärkt
Durch das neue Fertigungskonzept lässt sich nicht nur die Produktqualität verbessen, sondern auch die Ausschussrate senken. Gleichzeitig sinkt der Investitionsaufwand für die Fertigung mikrooptischer Systeme, sodass ihre Produktion nicht mehr in Niedriglohnländer ausgelagert werden muss und das Land Nordrhein-Westfalen als Produktionsstandort für hochwertige und hochpräzise mikrooptische Systeme gestärkt werden kann.
Projektkonsortium
- Fraunhofer-Institut für Produktionstechnologie IPT (Projektkoordination)
- Innolite GmbH
- Polyoptics GmbH
Das Projekt »HiTecMass« wurde durch Mittel des Europäischen Fonds für regionale Entwicklung (EFRE) 2014-2020 gefördert (Förderkennzeichen: EFRE-0800326).
Das Fraunhofer-Institut für Produktionstechnologie IPT vereint langjähriges Wissen und Erfahrung aus allen Gebieten der Produktionstechnik. In den Bereichen Prozesstechnologie, Produktionsmaschinen, Produktionsqualität und Messtechnik sowie Technologiemanagement bietet das Fraunhofer IPT seinen Kunden und Projektpartnern angewandte Forschung und Entwicklung für die vernetzte, adaptive Produktion. Das Leistungsspektrum des Instituts orientiert sich an den individuellen Aufgaben und Herausforderungen innerhalb bestimmter Branchen, Technologien und Produktbereiche, darunter Automobilbau und -zulieferer, Energie, Life Sciences, Luftfahrt, Maschinen- und Anlagenbau, Optik, Präzisions- und Mikrotechnik sowie Werkzeug- und Formenbau.
