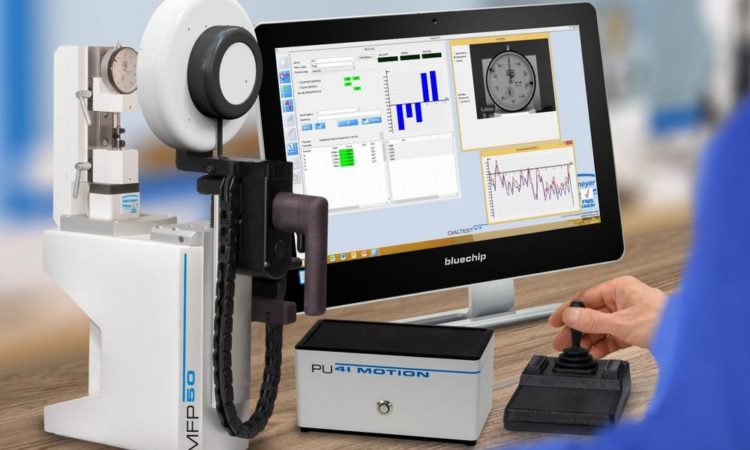

MFP 50 BV mit neuer Beleuchtungseinheit

Wie das Vorgängermodell MFP 30 BV dient auch das Präzisionsmessgerät MFP 50 BV der Abnahme von Messuhren, Feinzeigern und Fühlhebelmessgeräten ebenso wie von Induktivtastern, inkrementalen Längenmesstastern und Zweipunktinnenmessgeräten. Es kann sogar Spezialmessmittel wie Kantentaster, elektrische Taster sowie inverse und schwarze Skalen prüfen. Mit einer Positioniergeschwindigkeit von 2 mm/s verfährt das MFP 50 BV allerdings doppelt so schnell wie das MFP 30 BV. Da zudem dank des größeren Prüfbereichs von 50 mm (bei gleicher Baugröße) für die Prüfung einer 100 mm Messuhr nur noch einmal umgesetzt werden muss, sinken die Prüfzeiten mit dem MFP 50 BV um mehr als 50 % verglichen mit seinem Vorgänger. Dabei ist der Prüfablauf so bedienerfreundlich, dass ihn jeder nach einer kurzen Einarbeitung beherrscht. Dabei erreicht das neue Messuhren- und Feinzeigerprüfgerät trotz des längeren Messwegs die gleiche hohe Präzision: Die Positioniergenauigkeit beträgt < 0,1 µm und kann bei Bedarf noch genauer eingestellt werden. Für höchste Messgenauigkeit sorgt die Einhaltung des Abbe’schen Komparatorprinzips.

Die neue Beleuchtungseinheit besitzt eine Kamera mit deutlich höherer Auflösung als bisher. Zusammen mit der höheren Framerate stabilisiert dies den Messprozess und wirkt externen Störquellen entgegen. Überdies reduziert sich der Fremdlichteinfluss, wodurch die Ablesbarkeit verbessert wird.

Automatische Bildverarbeitung garantiert kurze Prüfzeiten

Die Kamera des MFP 50 BV erfasst die analoge Skala automatisch und verarbeitet sie weiter. Auch digitale 7-Segment Zahlenwerte werden selbsttätig erkannt. Die mitgelieferte Prüfsoftware Dialtest 7 gleicht die festgestellten Werte mit den Werten des Referenznormals im MFP 50 BV ab und berechnet Abweichungen. Die Dokumentation der Messergebnisse und die Erstellung der erforderlichen Prüfzertifikate erfolgen ebenfalls automatisch. Dabei ist der Datenaustausch mit den gängigen Prüfmittelverwaltungssystemen sichergestellt. Sämtliche nationalen und internationalen Standards sind bereits hinterlegt, bzw. können individuell konfiguriert werden. Bei Fühlhebelmessgeräten erfolgt die Prüfung in zwei Antastrichtungen. In jedem Fall ist es möglich, Messunsicherheiten zu bewerten und berücksichtigen. Darüber hinaus ist optional eine Messkraftprüfung realisierbar.

Um höchstmögliche Messstabilität sicherzustellen, ist das MFP 50 BV mit einem Maßstab aus speziellem Quarzglas mit sehr geringer Temperaturausdehnung ausgestattet. Als Antrieb kommt ein DC Brushless Motor der Firma Faulhaber zum Einsatz, der in Verbindung mit einem Präzisionsgleitgewindetrieb höchste Positioniergenauigkeit gewährleistet.
