Modulbauweise im Großformat
Als Bauherr hat sich die Stadt Frankfurt, genauer der von Baudirektor Harald Heußer geleitete Projektbereich Bildung des Amtes für Bau und Immobilien, für die Modulbauweise entschieden. „Wir haben eine Alternative zu den üblichen Stahlcontainern gesucht. Auf dem Markt gab es kein Bausystem, das sowohl sehr schnell, als auch architektonisch hochattraktiv ist. Da haben wir geneinsam mit kompetenten Holzbaufirmen selbst ein solches System für Schulen entwickelt. Holzraummodule bieten beides: Montagezeiten von nur fünf Monaten, aber trotzdem Schulen mit wunderschönen Räumen.“, sagt Harald Heußer. Neben der kurzen Bauzeit legte der Bauherr großen Wert auf guten, sommerlichen Wärmeschutz und Schallschutz sowie einen hohen Anteil an sichtbaren Holzoberflächen im Innenbereich.
Die Herstellung dieser Module verantwortete das renommierte Unternehmen ERNE AG Holzbau. Im Schweizerischen Stein wurden die Holzbaumodule millimetergenau vorgefertigt. Mit langjähriger Erfahrung im Holz-, Modul- und Schulbau bündeln sich hier alle Kompetenzen. Das Holzbau-Unternehmen verarbeitete bereits bei mehreren Objekten SWISS KRONO LONGBOARD OSB. Das brandenburgische Holzwerkstoffunternehmen SWISS KRONO Deutschland ist weltweit der einzige Produzent, der Platten bis zu 18 Meter Länge und 2,80 Meter Breite herstellen und transportieren kann. „Mit ERNE AG Holzbau verbindet uns seit vielen Jahren eine gut funktionierende Kooperation“, sagt Uwe Jöst, Geschäftsführer SWISS KRONO Deutschland. „Dieses Holzbau-Unternehmen war auch der Impulsgeber für die großformatigen OSB-Platten, für die wir unsere Logistik angepasst haben, um ein reibungsloses Handling der großen Platten zu gewährleisten.“ In den Modulen der Frankfurter Schule kam LONGBOARD OSB mehrfach zum Einsatz:
- als Schalungstische für das SupraFloor ecoboost2 in den Decken
- bei der fugenlosen Vorfertigung der Bodenelemente
- als Schablone für die Vormontage der Wandelemente
Die großen Maße beschleunigten die Vorfertigung merklich, da nicht mehrere Platten zugeschnitten und zusammengesetzt werden mussten. Die durchgängigen Wände ohne Fugen weisen außerdem bessere Werte hinsichtlich Schallschutz auf und wirken sich positiv auf die Energieeffizienz aus.
Auf der Baustelle lag die Herausforderung im Umgang mit den bis zu 18 Meter langen und rund 20 Tonnen schweren Modulen. Per Kran wurde jedes einzelne der 210 Module an seinen Bestimmungsort transportiert und präzise montiert. Drei Module bilden einen rund 60 m2 großen Klassenraum. Und so entstand binnen weniger Wochen das dreigeschossige Hauptgebäude des Campus.
Innovative Klimatisierung durch ERNE SupraFloor ecoboost2
Um die Kühlung der Klassenräume in heißen Sommermonaten sicherzustellen, arbeitet ERNE AG Holzbau mit patentierter SupraFloor ecoboost2 Technologie: In die Holz-Beton-Verbund-Decke ist ein herkömmliches Heiz-Kühl-System integriert, das mit Wasser funktioniert. Zusätzlich wird mit verwirbelter Luft klimatisiert. Die Innovation ist, dass der Beton als aktiver Speicher für Wärme und für Kälte genutzt wird. Der Beton nimmt die Temperaturen ausgezeichnet auf und gibt sie langsam wieder ab, wodurch er sowohl kühlend als auch wärmend eingesetzt wird. Das einzigartige System vereint das geringe Gewicht und die hohe Zugfestigkeit von Holz mit der Druckfestigkeit und der Masse von Beton zu einem optimierten Tragelement. Die Kombination von Holz, Beton und der ecoboost2 Deckenklimatisierung mit aktiver Speichermasse sorgt für ein perfektioniertes Raumklima und ermöglicht es, bis zu 30 Prozent Energie einzusparen. „Lüftung, Kühlung, Heizung, Akustik, Leuchten und Sprinkler – alles steckt vorgefertigt in den SupraFloor ecoboost2 Decken, die obendrein auch noch gut aussehen mit ihren hölzernen Oberflächen“, sagt Thomas Wehrle, Mitglied der Geschäftsleitung ERNE AG Holzbau. In diesem Schulgebäude kommt das innovative Holz-Hybrid-Bausystem erstmals als vorgefertigtes Deckenelement in modularer Bauweise im deutschsprachigen Raum zum Einsatz.
Architektur des neuen Campus

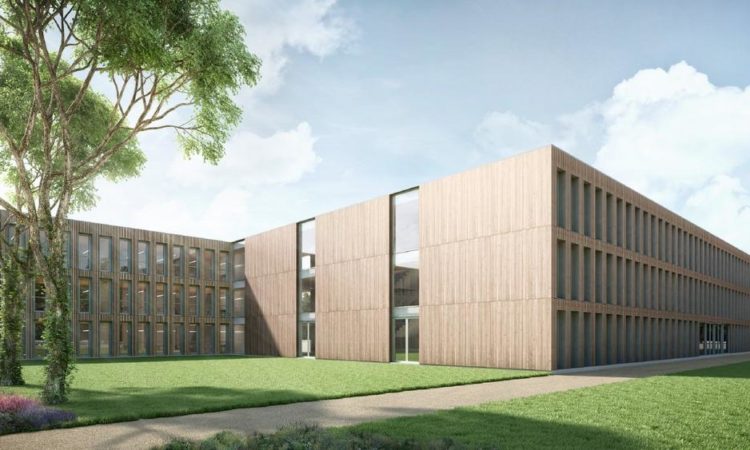

Der architektonische Entwurf für den Campus stammt von der Raumwerk & Spreen Architekten Arbeitsgemeinschaft. Drei zueinander versetzte, kubische Baukörper, die an der Längsfassade verbunden sind, bilden zusammen den Rahmen für das neue Schulgelände. Durch das zurückgesetzte Haupthaus entsteht ein zentraler Eingangsplatz. Die Weißtannen-Fassaden sind mit vorvergrauender Lasur behandelt worden. Das eloxierte, silberne Aluminiumblech an den Fensterlaibungen schafft ein Wechselspiel der Materialien. Bei der Innengestaltung fallen die raumhohen Fenster und die vielen großen, weiß lasierten Holzoberflächen positiv auf. Viel Tageslicht, attraktive Holzoberflächen in den Räumen und gute Klimatisierung bieten zusammen ein optimales Umfeld zum Lernen und Wohlfühlen.
Die Fakten im Überblick
Gebäudeart: Hauptgebäude eines Schulcampus in Frankfurt/Main aus 210 Modulen mit ca. 8.600 m2 Bruttogesamtfläche für rund 60 Klassenzimmer auf 3 Etagen
Bauherr: Stadt Frankfurt am Main, Amt für Bau und Immobilien, Gerbermühlstraße 48, D-60594 Frankfurt am Main, www.abi.frankfurt.de
Baujahr: 2018
Architekten:
Raumwerk & Spreen Architekten Arbeitsgemeinschaft
raumwerk Gesellschaft für Architektur und Stadtplanung mbH, Gutleutstraße 163-167, D-60327 Frankfurt am Main, www.raumwerk.net
SPREEN Architekten, Partnerschaft mbB, Sommerstraße 36, D-81543 München, www.spreen-architekten.de
Ausführendes Unternehmen inkl. Vorfertigung:
ERNE AG Holzbau, Werkstraße 3, CH-5080 Laufenburg
www.erne.net
Verarbeitete OSB-Platten
SWISS KRONO LONGBOARD OSB (ERNE GSP)
17.981 x 2.750 x 25 mm
10.299 x 2.750 x 25 mm
10.479 x 2.750 x 25 mm
SWISS KRONO OSB/3 (ERNE GSP)
2.397 x 2.750 x 15 mm
7.416 x 2.750 x 15 mm
7.479 x 2.750 x 15 mm
Insgesamt 17.025 m² OSB = 346 m3 OSB
das entspricht ca. 346 t eingespartem Kohlendioxid
SWISS KRONO Deutschland mit Sitz in Heiligengrabe gehört zu SWISS KRONO Group, einem der weltweit führenden Holzwerkstoffunternehmen. SWISS KRONO Deutschland wurde 2000 gegründet und ist einer der erfolgreichsten Hersteller von OSB-Platten in Europa. Weitere Kernkompetenzen sind die MDF- und HDF-Produktion. Das Unternehmen bietet kundenorientierte Lösungen mit innovativen ökologischen Produkten sowie umfassende Beratung und Betreuung. Mit über 700 Mitarbeitern am Standort Heiligengrabe/Brandenburg produziert SWISS KRONO Deutschland im Bewusstsein ihrer gesellschaftlichen Verantwortung aus dem natürlichen Rohstoff Holz individuelle Holzwerkstoffe. www.swisskrono.de
